一、加工對象

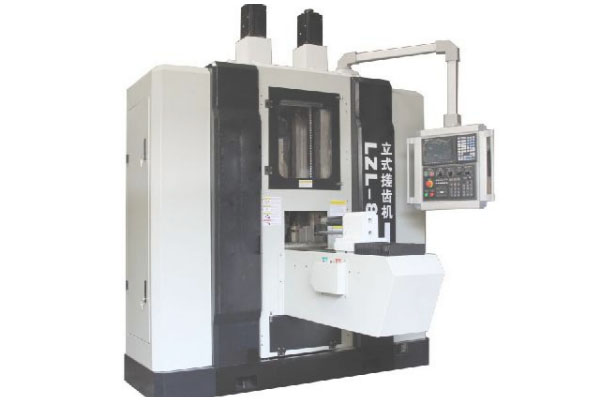

本漸開線花鍵搓齒機適用于等速萬向節（球籠）、汽車半軸、凸輪軸、電樞軸、紡織羅拉、彈簧扭桿、方向機、汽車變速箱齒輪軸等花鍵軸產品及螺紋、直紋、油槽的精確無屑冷成形加工。機床可加工材料類型：各類鋼材、鋁材、銅材（在常溫下具有良好的延展性和可塑性的材料）。
二、搓齒成形相對于傳統的滾齒加工，其優越性在于：
1.效率大大提高（約7～15s/件）
2.工件承載能力比切削件提高40%，節約材料9%～15%
3.加工時產生的徑向壓力能顯著提高工件的疲勞強度及扭轉強度，提高耐磨性。
4.成形原理的合理性，成形高精度獲得及保持性。
5.模塊組合式結構維修維護方便，可單獨安裝搓齒刀具，廣泛用途及良好操作感。
三、機床主要技術參數
|
序號 |
項 目 |
參 數 |
備 注 |
|
1 |
滑臺最大行程 |
800mm |
|
|
2 |
機床裝刀部位開口尺寸 |
139.7mm |
|
|
3 |
搓齒刀最大尺寸 |
640X90mm（24英寸） |
|
|
4 |
最大夾持工件長度 |
600mm |
|
|
5 |
最大軋制直徑 |
φ40mm |
|
|
6 |
最大軋制模數 |
1.25mm |
|
|
7 |
最大冷軋部分外直徑 |
φ150mm |
|
|
8 |
最大冷軋硬度 |
HRC30 |
（標準型45度壓力角） |
|
9 |
工
件
精
度 |
同一工件跨棒距誤差 |
0.02mm |
|
|
200件不調整誤差 |
0.03mm |
|
|
齒距累積誤差 |
0.04mm |
刀具需磨制 |
|
冷軋錐度 |
0.015/50mm有效長度 |
（跨棒檢測法） |
|
表面粗糙度 |
0.4-1.6Ra |
根據搓齒板的粗糙度 |
|
