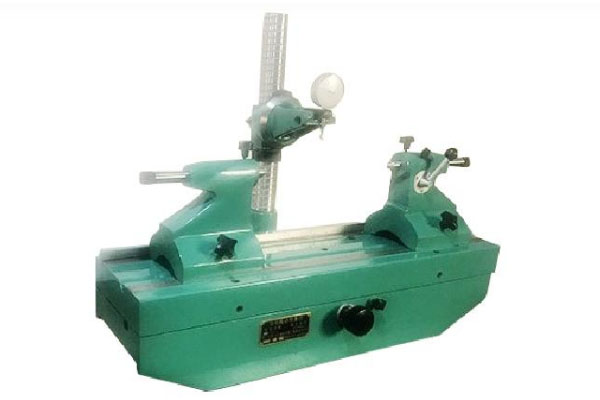

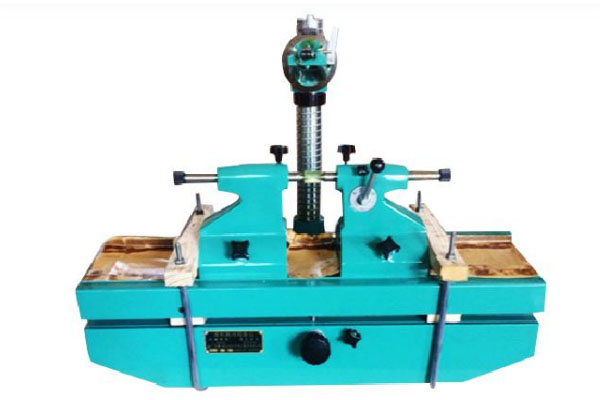

齒輪跳動檢查儀主要用于齒輪加工現場或車間檢查站測量圓柱齒輪或圓錐齒輪的徑向跳動誤差，△Fr同時也可以用于測量回轉類零件的徑向跳動誤差。
齒輪跳動儀的工作原理：
齒圈的徑向跳動△Fr為側頭相對于齒輪線的變動量。為此，齒圈徑向跳動的檢查是用具有原始齒條齒形的測量頭進行。檢驗時，將被檢齒輪固定在儀器兩頂針間，把具有原始齒輪軸線的變動量即為△Fr。
| 被測齒輪模數：0.3－2mm 1-6mm |
齒輪直徑：150mm 300mm |
規格：1--6mm |
| 測架轉動范圍：±0° |
指示表分度值：0.001mm |
規格：0.3mm--2mm |
儀器示值變化在10次測量過程中，不大于下列規定：
測光滑表面： 測齒輪：
▲不用杠桿 ▲用杠桿 ▲不用杠桿
1um 2um 3um |
如：加長、加高價格雙方可協商 |
|
